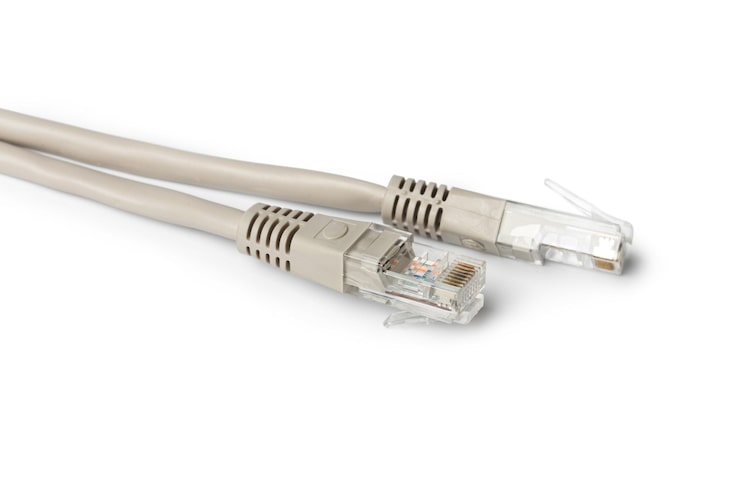

Как подключить витую пару к розетке rj45 схема б
При подключении витой пары к розетке RJ45 по схеме Б используйте стандартную цветовую маркировку проводов, чтобы обеспечить корректную передачу данных. На первом конце провода расключите пары следующим образом: оранжево-белый, оранжевый, зеленый, синий, синий-белый, зеленый-белый, коричневый, коричневый-белый. На втором конце провода соедините их в том же порядке.
Обратите внимание на аккуратность при обжиме. Убедитесь, что провода плотно зафиксированы в разъеме, и используйте специальный инструмент для обжима, чтобы избежать потери сигнала. После обжима проверьте целостность подключения с помощью тестера, чтобы гарантировать безошибочную работу сети.
Не забывайте о том, что правильное подключение витой пары обеспечивает не только высокую скорость передачи данных, но и стабильное соединение. Следуя этим рекомендациям, вы легко справитесь с задачей. Удачи в ваших начинаниях!

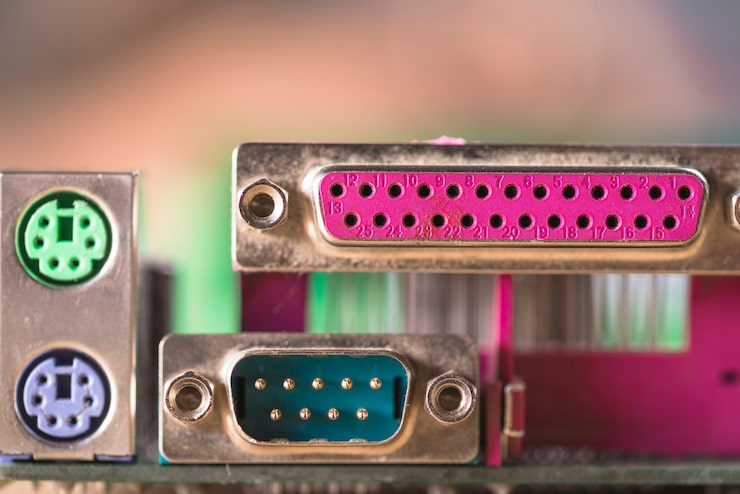

Выбор необходимых инструментов и материалов для подключения
Прежде всего, вам понадобятся инструменты для обжима и подключения витой пары. Выберите обжимной инструмент, который подходит для RJ45. Это поможет быстро и качественно выполнить обжим концов кабеля. Не забудьте про нож для заточки и, при необходимости, обрезчик проводов, чтобы подготовить жилы.
Кабель категории 5e или выше идеально подходит для большинства сетевых подключений. Если планируете использовать провод для передачи данных на большие расстояния, выбирайте категорию 6 и выше. Убедитесь, что витая пара имеет достаточную длину для подключения к вашему оборудованию, оставив небольшой запас для удобства укладки.
Обратите внимание на разъемы RJ45. Их можно приобрести отдельно, но лучше купить в комплекте с кабелем. Убедитесь, что разъемы собраны качественно – это повлияет на скорость и стабильность сети.
Для удобства установки используйте специальные щитки и гофры, которые помогут защитить кабель от механических повреждений. Они особенно актуальны, если вы проводите кабель по полу или стенам. Протяжка через гофру предотвратит изломы и обеспечит долговечность.
Не забудьте про тестер для проверки корректности подключения. Этот инструмент поможет убедиться, что ваши соединения выполнены правильно, и отсутствие проблем на этапе настройки сможет сэкономить время и нервы.
Также необходимо подготовить монтажные коробки или стенды для стационарного подключения. Они обеспечат порядок и защитят соединения от внешних воздействий. Четкая организация компонентов системы не только облегчит обслуживание, но и повысит безопасность всей сети.
Пошаговая инструкция по обжиму витой пары под схему Б
Сначала подготовьте инструменты: обжимной инструмент, нож для кабеля, RJ45 разъемы и витую пару. Снимите изоляцию с конца кабеля на 2-3 см. Обратите внимание, что провода внутри кабеля располагаются в определенном порядке. Для схемы Б последовательность: оранжево-белый, оранжевый, зеленый-белый, синий, синий-белый, зеленый, коричневый-белый, коричневый. Распределите провода в соответствии с этой последовательностью, вытяните их с помощью ножа для кабеля.
Затем подстригите провода, чтобы они имели одинаковую длину, примерно 1 см. Вставьте их в RJ45 разъем так, чтобы каждый провод вошел в соответствующий канал. Убедитесь, что оранжево-белый провод находится первым, а коричневый в последнем канале. Положите разъем в обжимной инструмент и зажмите его. Проверьте, что каждый провод надежно зафиксирован и не выпадает.
| Провод | Цвет | Позиция в разъеме RJ45 |
|---|---|---|
| 1 | Оранжево-белый | 1 |
| 2 | Оранжевый | 2 |
| 3 | Зеленый-белый | 3 |
| 4 | Синий | 4 |
| 5 | Синий-белый | 5 |
| 6 | Зеленый | 6 |
| 7 | Коричневый-белый | 7 |
| 8 | Коричневый | 8 |
После завершения обжима, проверьте соединение с помощью тестера кабеля. Убедитесь, что все провода отображаются правильно, без обрывов или перекрестков. Правильное выполненное соединение гарантирует надежность работы сети. Если все в порядке, можно использовать кабель в необходимом подключении.

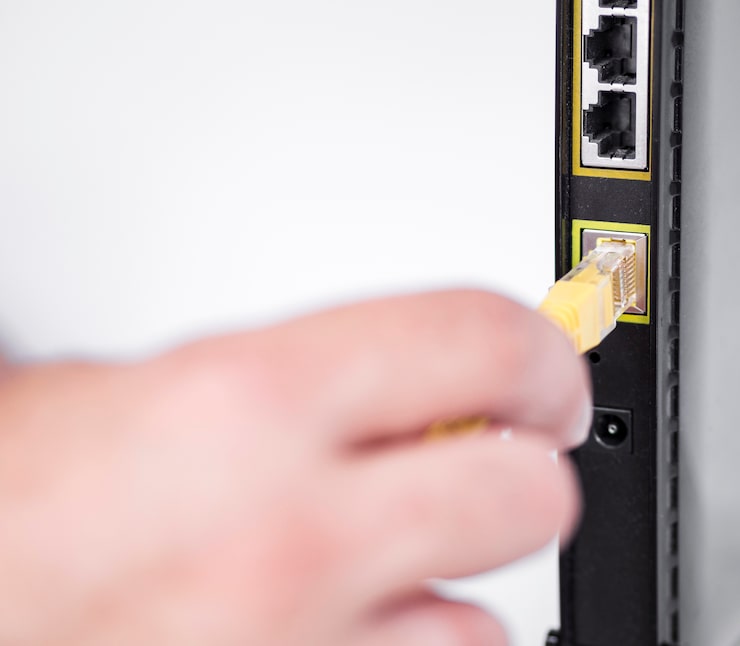

Проверка работоспособности подключения и устранение ошибок
Для начала проверьте подключение с помощью тестера сети. Этот прибор быстро укажет на наличие проблем в проводах и соединениях. Убедитесь, что индикаторы на тестере показывают зеленый цвет, что говорит о правильной схеме подключения.
Обратите внимание на то, как подключены провода в разъемах RJ45. Убедитесь, что каждый провод заходит до самого конца и надежно зафиксирован, в противном случае возможны потери сигнала.
В случае, если устройство не подключается к сети, проверьте настройки сетевого интерфейса. Переключите кабель на другой порт коммутатора или маршрутизатора. Если проблема остается, попробуйте подключить устройство с помощью другого кабеля.
При помощи команды ping вы сможете протестировать связь между компьютером и маршрутизатором. Запустите командную строку и введите ping 192.168.1.1 (или IP-адрес вашего маршрутизатора). Если ответ не поступает, проверяйте подключение или параметры IP-адреса.
Иногда причиной сбоев является неправильная конфигурация IP-адреса. Убедитесь, что ваши устройства находятся в одной подсети. Для статической конфигурации проверьте, что адреса независимы и уникальны.
Если на вашем компьютере установлены брандмауэр или антивирус, проверка их настроек также может помочь. Отключите их временно, чтобы исключить возможность блокировки подключения.
Не забывайте пересмотреть кабели на предмет повреждений. Признаки излома или изоляции могут стать источником проблем. Лучше всего использовать новый кабель, если возникли сомнения.
После всех проверок проделайте полный цикл перезагрузки оборудования: маршрутизатор, коммутаторы и подключенные устройства. Иногда это помогает решить неполадки, которые кажутся сложными и запутанными.
